1.產品介紹
GS型衛生級不銹鋼螺桿泵屬于容積式位移泵。本泵可用于輸送中性或腐蝕性的液體，潔凈的或磨損性的液體，含有氣體或易產生汽泡的液體，高粘度或低粘度的液體，包括含有纖維物和固體物質的液體。能長時間工作而保持平穩的流量，具有良好的自吸能力。

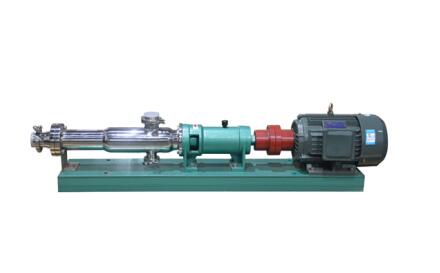

2.產品圖片
3.應用范圍
(1)食品業：輸送肉糜、土豆色拉、醬體糊類、濃果汁、果醬、蔬菜制品。
(2)釀造業：輸送酒糟、酵母、發酵后的各種殘?jiān)约巴杜淞稀?
(3)制糖業：糖漿、飽和渣、濃縮廢水渣、含糖結晶糊；牛奶、奶酪。
(4)紡織業：輸送合成纖維液、粘膠液、染料、油墨、尼龍粉液。
(5)造紙業：輸送紙漿液、滑石漿、上光樹脂漿料。
(6)石油業：輸送多種油類、油脂產品、煉油污泥、工業廢水。
(7)化工業：各種乳膠液、懸浮液、軟膏、洗發液、油漆、顏料。
(8)建筑業：輸送灰漿、灰膏、瀝青、焦油、泥沙漿、涂料。
(9)采礦業：輸送氧化物和廢水、礦井排水、液體、浮渣。
4.產品特點
(1)衛生級螺桿泵連接軸兩端采用一字或精制的萬向接頭，其銷子和銷套是由特殊材料制成的，因而其壽命得到了很大的改善，其結構簡單容易拆卸。
(2)襯套兩端有包過來的橡膠，使其與進、出管連接處密封可靠。從而保證了襯套體不受到腐蝕。
(3)在吸入管和軸承之間裝有一個可進行更換的填料箱，即能用于填料密封又能用于機械密封（可進行不同形式的密封更換）。

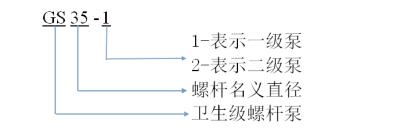

5.型號意義
6.規格參數
|
型號 |
壓力0.3MPa |
壓力0.6MPa |
||||||
|
轉速 （r/min） |
流量 （m3/h） |
軸功率 （kw） |
電機 齒輪減速 |
轉速 （r/min） |
流量 （m3/h） |
軸功率 （kw） |
電機 齒輪減速 |
|
|
G(GS)20-1 |
970 |
1.28 |
0.58 |
Y100L-6(1.5kw) |
970 |
1.06 |
0.73 |
Y100L-6（1.5kw） |
|
720 |
0.81 |
0.45 |
Y132S-8(2.2KW) |
720 |
0.58 |
0.56 |
Y132S-8(2.2KW) |
|
|
579 |
0.50 |
0.33 |
YCJ71(1.1KW) |
579 |
0.27 |
0.41 |
YCJ71(1.1KW) |
|
|
513 |
0.41 |
0.29 |
613 |
0.22 |
0.36 |
|||
|
452 |
0.33 |
0.26 |
452 |
0.15 |
0.32 |
|||
|
393 |
0.22 |
0.23 |
393 |
0.10 |
0.28 |
|||
|
G(GS)25-1 |
720 |
2.45 |
0.47 |
Y132S-8(2.2kw) |
720 |
2.2 |
0.69 |
Y132S-8（2.2kw） |
|
570 |
1.89 |
0.39 |
YCJ71（0.75kw） |
579 |
1.6 |
0.54 |
YCJ71（1.1kw） |
|
|
506 |
1.63 |
0.35 |
513 |
1.4 |
0.50 |
|||
|
445 |
1.45 |
0.31 |
452 |
1.14 |
0.45 |
|||
|
388 |
1.18 |
0.28 |
393 |
0.9 |
0.39 |
|||
|
334 |
1.0 |
0.25 |
339 |
0.7 |
0.34 |
|||
|
284 |
0.76 |
0.22 |
288 |
0.53 |
0.31 |
|||
|
G(GS35-1) |
579 |
3.9 |
0.70 |
YCJ71(1.1kw) |
579 |
3.25 |
1.06 |
YCJ71(1.5kw) |
|
513 |
3.4 |
0.61 |
513 |
2.8 |
0.95 |
|||
|
425 |
3.0 |
0.54 |
452 |
2.3 |
0.83 |
|||
|
393 |
2.5 |
0.46 |
393 |
1.9 |
0.73 |
|||
|
339 |
2.0 |
0.42 |
339 |
1.5 |
0.63 |
|||
|
288 |
1.6 |
0.36 |
288 |
1.15 |
0.54 |
|||
|
217 |
1.1 |
0.29 |
||||||
|
G(GS)40-1 |
579 |
7.9 |
1.06 |
YCJ71（1.5kw） |
587 |
6.8 |
1.8 |
YCJ71（2.2kw） |
|
513 |
6.9 |
0.93 |
520 |
5.7 |
1.61 |
|||
|
425 |
5.9 |
0.82 |
458 |
4.8 |
0.43 |
|||
|
393 |
5.1 |
0.74 |
399 |
4 |
1.21 |
|||
|
339 |
4.2 |
0.63 |
344 |
3 |
1.05 |
|||
|
288 |
3.3 |
0.53 |
292 |
2.2 |
0.9 |
|||
|
240 |
2.65 |
0.47 |
244 |
1.6 |
0.75 |
|||
|
186 |
1.7 |
0.36 |
YCJ32（1.1kw） |
|||||
|
G(GS)50-1 |
587 |
15.7 |
2.42 |
YCJ71（3kw） |
571 |
13.4 |
3.61 |
YCJ80（4kw） |
|
520 |
13.8 |
1.95 |
504 |
11.5 |
3.2 |
|||
|
458 |
12.1 |
1.64 |
442 |
9.5 |
2.75 |
|||
|
399 |
10.2 |
1.45 |
383 |
7.5 |
2.4 |
|||
|
344 |
8.8 |
1.16 |
327 |
6 |
2.02 |
|||
|
292 |
7.1 |
0.96 |
275 |
4.4 |
1.71 |
|||
|
244 |
5.6 |
0.85 |
YCJ71（2.2kw） |
223 |
107 |
1.46 |
YCJ801（3kw） |
|
|
171 |
3.5 |
0.60 |
YCL132（2.2kw） |
|||||
|
G70-1 |
571 |
31 |
4.3 |
YCJ80（5.5kw） |
545 |
25 |
7.04 |
YCJ100（11kw） |
|
504 |
27 |
3.43 |
479 |
21 |
6.11 |
|||
|
442 |
24 |
2.99 |
417 |
17.9 |
5.47 |
|||
|
383 |
20 |
2.53 |
360 |
13.5 |
4.7 |
|||
|
327 |
16.5 |
2.22 |
305 |
9.5 |
3.99 |
|||
|
244 |
12 |
1.63 |
YCJ100（4kw） |
250 |
7.0 |
2.88 |
YCJ100（7.5kw） |
|
|
208 |
8.8 |
1.5 |
YCJ160（4kw） |
194 |
3.8 |
2.47 |
YCJ180（7.5kw） |
|
|
149 |
5.2 |
0.95 |
||||||
|
G85-1 |
346 |
35 |
5.8 |
R802（11kw） |
346 |
27 |
8.8 |
R802（15kw） |
|
284 |
28 |
5.5 |
284 |
20 |
8 |
|||
|
248 |
23 |
5.0 |
248 |
16 |
7.2 |
|||
|
212 |
20 |
4.8 |
R702（7.5kw） |
210 |
13 |
6.5 |
R902（11kw） |
|
|
184 |
16 |
4.4 |
R702（5.5kw） |
186 |
9 |
5.7 |
||
|
162 |
14 |
3.9 |
R802（5.5kw） |
162 |
8 |
5 |
R702（7.5kw） |
|
|
G105-1 |
346 |
66 |
10 |
R802（15kw） |
306 |
55 |
13 |
R902（18.5kw） |
|
284 |
54 |
8 |
284 |
44 |
11 |
R802（15kw） |
||
|
248 |
44 |
7 |
R902（11kw） |
248 |
34 |
9.5 |
||
|
210 |
35 |
6 |
210 |
28 |
8.4 |
R902（15kw） |
||
|
186 |
29 |
5 |
196 |
22 |
7 |
|||
|
162 |
23 |
4.4 |
R702（7.5kw） |
156 |
16 |
6 |
R902（11kw） |
|
|
G135-1 |
321 |
128 |
20 |
R142（37kw） |
325 |
120 |
35 |
R142（55kw） |
|
306 |
122 |
19 |
R92（30kw） |
282 |
95 |
30 |
R142（55kw） |
|
|
253 |
95 |
16 |
R92（22kw） |
245 |
80 |
26 |
R132（37kw） |
|
|
212 |
80 |
14 |
R92（18.5kw） |
212 |
64 |
23 |
R92（30kw） |
|
|
187 |
68 |
12 |
187 |
55 |
20 |
|||
|
156 |
50 |
10 |
R902（15kw） |
157 |
40 |
16 |
R92（22kw） |
|
注：1.選型過程中如果參數與表中有差異的，本廠可通過技術改進選型。
2.特殊工況介質如需選型請來電咨詢021-62987392。
7.安裝方式
(1)泵要安裝并固定在穩定的基礎上，最好底座與基礎之間鋪設緩沖墊。保證泵在開機時不會影響管路的震動。且泵不受其它機械震動的影響。
(2)泵、動力機和底座在出廠前已經調整固定。安裝時如果基礎不平，地腳螺栓擰緊時會是底座扭曲，造成聯軸器中心偏移。為此應拆除聯軸器防護罩，并堅持聯軸器安裝偏差：△Y≤0.2mm、△a≤30’.
(3)GS型衛生級螺桿泵允許正反轉，我們推薦逆時針?lè)较蜻\(yùn)轉（從泵出軸端看）
(4)泵與管路系統連接時，應在泵出口端安裝一段大于定子長度的活絡管，便于更換定子或維修。
(5)管道應預先清洗干凈，防止雜物堵塞或損壞定子、轉子。
8.注意事項
（1）衛生級螺桿泵開機前應預先灌入液體，進行盤車來潤滑定子。
（2）接通電源，先點動啟動開關，看電機的運轉方向和泵的轉向是否相符，如果不相符應馬上糾正，嚴禁倒轉。
（3）機組運行5-10分鐘，如無異?，F(xiàn)象，即可投入工作。
（4）GS型衛生級螺桿泵采用填料密封的時候，需要經常檢查泄漏情況，并及時壓緊填料蓋，對略有介質滴出為宜，壓得過緊會使填料與軸發熱咬死。更換磨損的填料環時應全部換掉。
9.常見問題
（1）泵不出水有可能是泵腔中有空氣。
（2）泵流量不足有可能是管道、泵流道葉輪部分堵塞，閥門開度不足等。
（3）泵功率過大有可能是超過額定壓力使用。
（4）雜音震動有可能是管路支撐不穩，出口壓力過大，液體混有氣體，軸承損壞等原因。
10.使用需知
（1）衛生級螺桿泵輸送易沉淀、易固話介質的泵，應定期清洗。因輸送介質和操作方法不同，清洗的間隔時間由操作者決定。
（2）如果出口管路堵塞或閥門意外關閉時，泵的壓力將急劇升高到額定壓力的數倍，其結果將造成泵的損壞或管道破裂。在輸送危險介質時必須絕對避免此情況。因此，安裝壓力開關等安全裝置十分必要。
（3）GS型衛生級不銹鋼螺桿泵如果在運行時突然停電，必須立刻關閉電源，并關閉出口閥門。
（4）泵的軸承和傳動軸萬向接頭處采用鋰基潤滑脂潤滑。輸送食品介質的泵，在傳動軸球頭處則采用食品潤滑脂。
（5）GS型衛生級不銹鋼螺桿泵更多使用細節請來電咨詢021-62987392.
